Nie kupuj – zrób sam! Składany koziołek do cięcia drewna. 7 kroków i gotowe

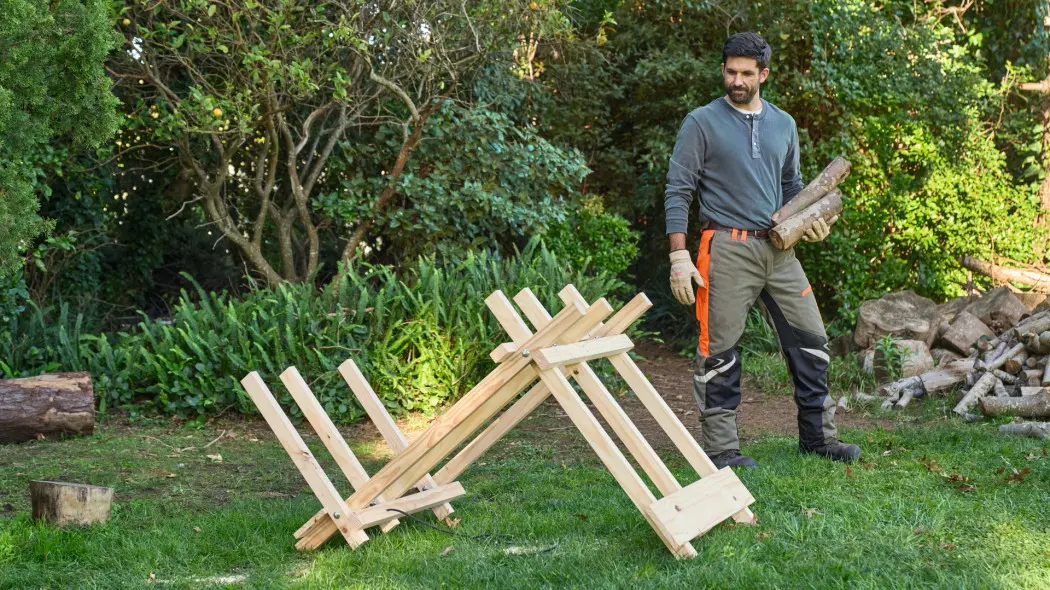

Zrób to sam – koziołek do cięcia drewna

Jeśli własnoręcznie stworzysz stojak, to Ty dopasujesz wysokość koziołka do swoich potrzeb oraz zadbasz, by później komfortowo i bezpiecznie pracowało Ci się z pilarką. Zanim jednak przystąpisz do budowy, upewnij się, że masz przygotowany odpowiedni sprzęt ochronny i wszystkie niezbędne narzędzia. Do wykonania podpórki najlepiej wykorzystać lokalnie dostępne drewno iglaste. Ze względów bezpieczeństwa lepiej jednak unikać stosowania starego drewna, desek z palet czy materiałów o niepewnym pochodzeniu.

Fot. STIHL

Fot. STIHL

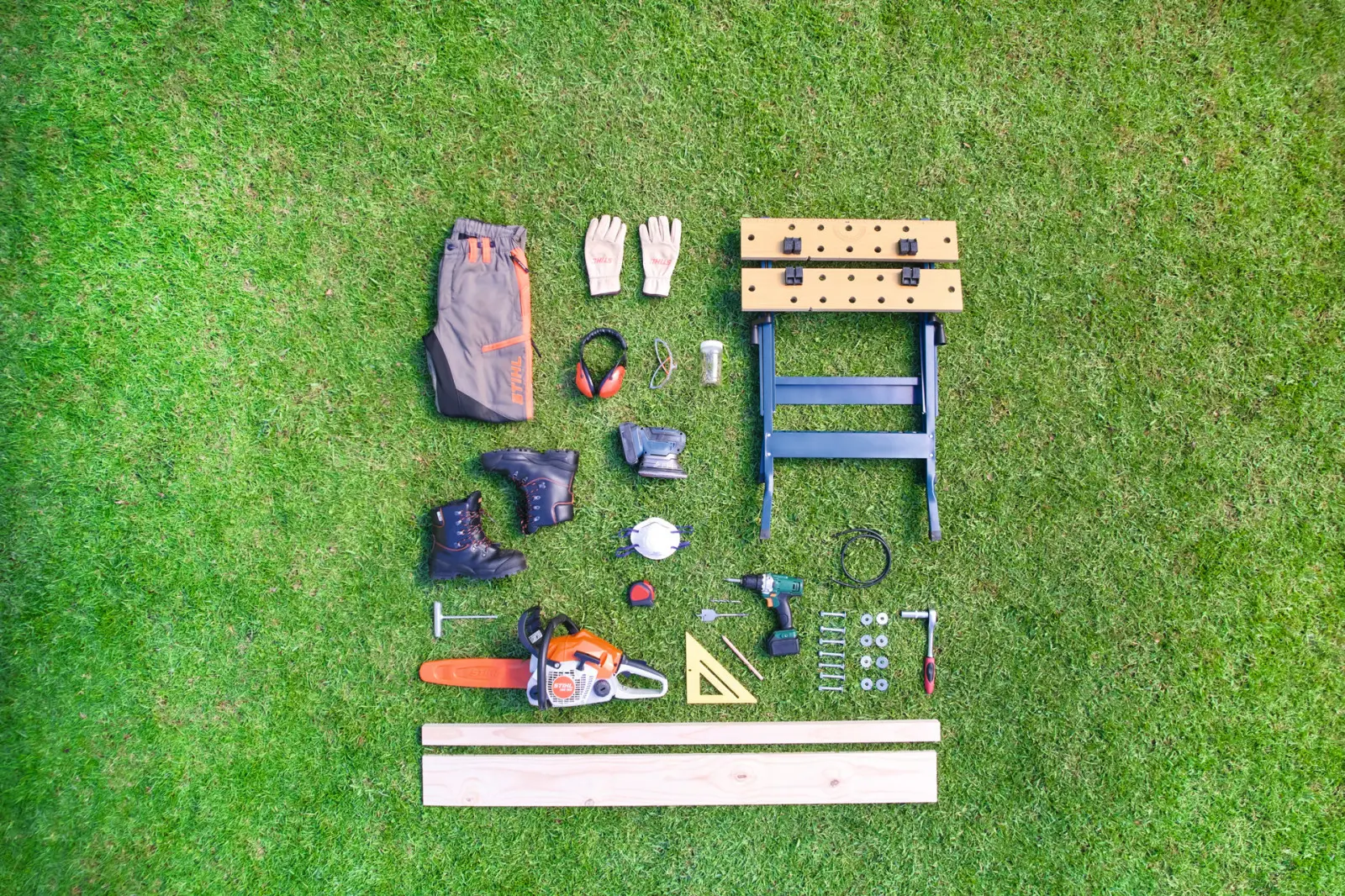

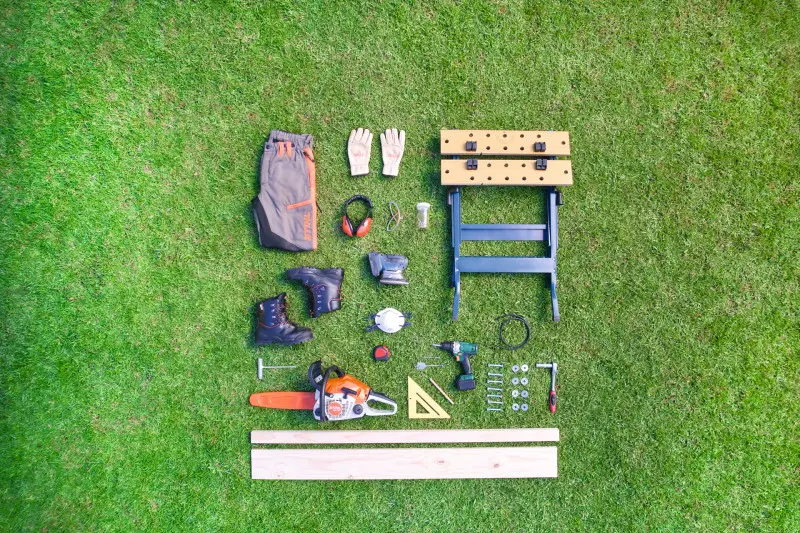

Oto co będzie Ci potrzebne

Materiały

• 30 śrub do drewna – o wym. 4,5 × 70 mm
• 6 śrub z łebkiem półokrągłym – M10 × 70 mm
• 6 nakrętek samozabezpieczających M10
• 6 podkładek do śrub M10, średnica wewnętrzna – 10,5 mm, średnica zewnętrzna – ok. 30 mm (maks. 34 mm)
• 7 listew drewnianych, struganych/fazowanych – o wym. 34 × 54 × 2000 mm
• 1 deska, strugana/fazowana – o wym. 18 × 145 × 2000 mm
• Sznurek okrągły z pełnej gumy do napinania drewna

Narzędzia i akcesoria

• Pilarka, na przykład akumulatorowa STIHL MSA 70 lub spalinowa STIHL MS 162
• Miarka
• Blok roboczy
• Trójkąt kreślarski
• Ołówek
• Szlifierka akumulatorowa
• Wkrętarka akumulatorowa z końcówkami bitowymi
• Wiertło do drewna (10 mm)
• Wiertło Forstnera (35 mm)
• Klucz grzechotka z nasadką (17 mm)

Odzież ochronna

Cięcie drewna wydajnymi urządzeniami to satysfakcjonujące zajęcie, rozwijające umiejętności. Bezpieczeństwo jest jednak priorytetem. Zawsze używaj odpowiedniej odzieży ochronnej, zwłaszcza podczas pracy z pilarką łańcuchową. Niezbędny jest kompletny zestaw środków ochrony osobistej, w tym spodnie antyprzecięciowe, okulary, kask i buty ochronne.

Fot. STIHL

Dopasuj pilarkę do swoich zadań

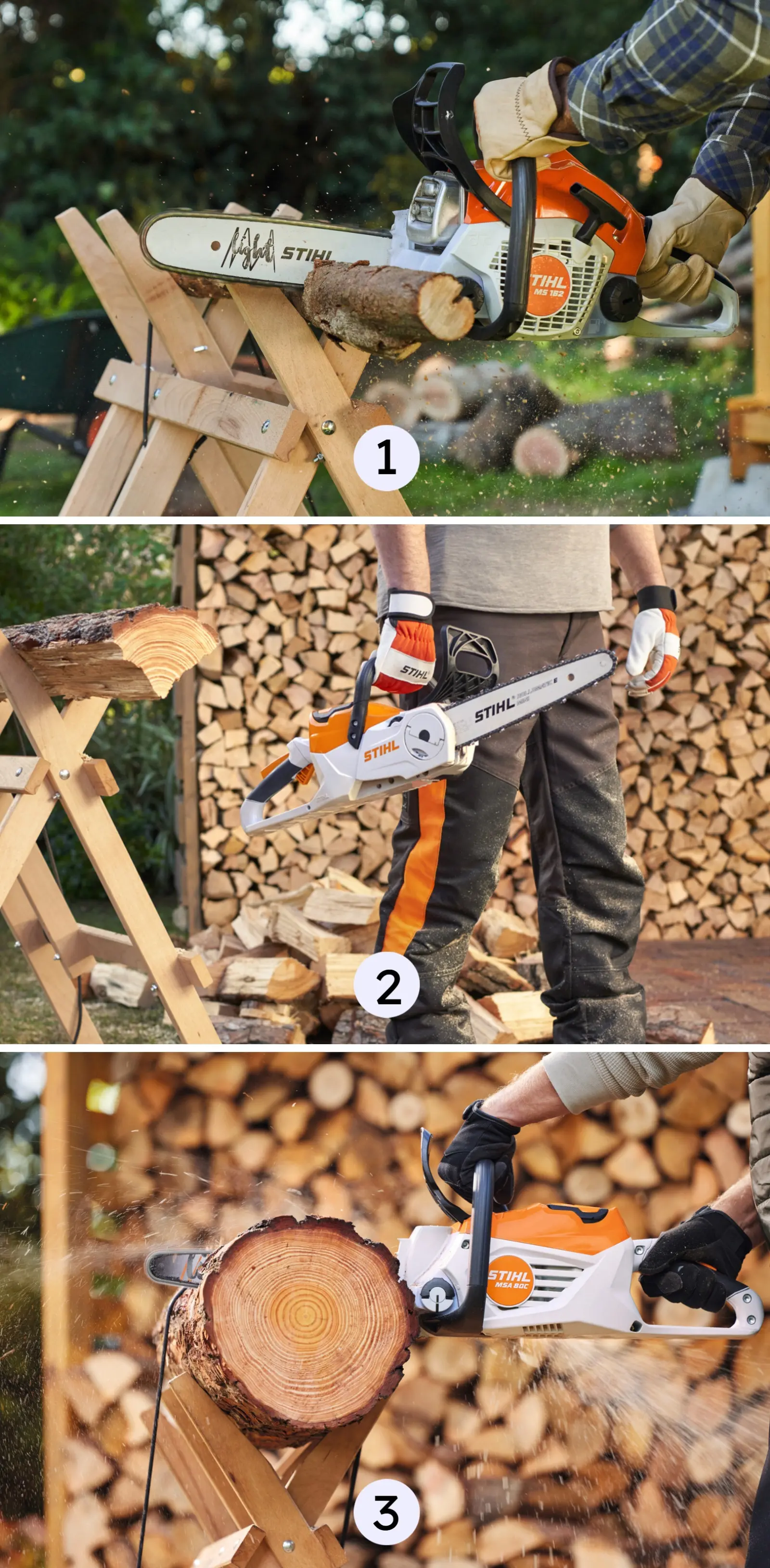

Przy podstawowych pracach ogrodowych i warsztatowych sprawdzi się np. spalinowa pilarka STIHL MS 162 [1 na zdjęciu]. To lekkie i wytrzymałe urządzenie, odpowiednie do wykonywania różnorodnych zadań wokół domu. Można za jej pomocą np. przygotować drewno opałowe, przyciąć gałęzie czy ściąć mniejsze drzewa owocowe.

Alternatywą dla niej są pilarki akumulatorowe, szczególnie polecane do pracy na terenie wymagającym zachowania ciszy i w pomieszczeniach. Model MSA 70 [2] to lekka opcja do okazjonalnej pielęgnacji terenów przydomowych oraz prostych prac rzemieślniczych.

Do zadań wymagających większej mocy przyda się akumulatorowa pilarka MSA 80 [3], która świetnie radzi sobie z cięciem gałęzi, krzewów i mniejszych drzew, a także z przygotowaniem drewna opałowego i konstrukcyjnego.

Krok po kroku

Gdy skompletujesz niezbędne materiały, możesz przystąpić do pracy. Oto praktyczny przewodnik krok po kroku.

Fot. STIHL

Krok 1.
Zmierz i oznacz drewno Najpierw zmierz drewno, z którego wykonasz koziołek. Następnie za pomocą trójkąta kreślarskiego wyznacz pożądane długości. Potrzebne będą listwy drewniane o długości: 1 × 65 cm, 2 × 67 cm, 1 × 95 cm, 2 × 100 cm, 1 × 123 cm i 2 × 128 cm. Drewniane deski powinny mieć długość: 4 × 70 cm i 1 × 75 cm.

Fot. STIHL

Krok 2.
Przytnij i wyszlifuj drewno Najpierw sprawdź napinacz łańcucha i poziom oleju w pilarce. Teraz przytnij drewniane części koziołka i zeszlifuj krawędzie po cięciu. Zachowaj szczególną ostrożność, ponieważ cięcie może spowodować powstawanie odprysków.

Fot. STIHL

Krok 3.
Wykonaj otwory Przed wywierceniem otworów na łączące drewno śruby należy zaznaczyć ich miejsce: zgodnie z rysunkiem konstrukcyjnym. Do zrobienia otworów nieprzelotowych nadaje się wiertło Forstnera o średnicy 35 mm, a do otworów przelotowych – wiertło do drewna o średnicy 10 mm. Koniecznie wywierć nieprzelotowe otwory na śruby – czyli takie, które nie tworzą prześwitu, a wkręt nie przechodzi całkowicie przez element. Zapobiega to późniejszemu zahaczeniu pilarką łańcuchową o łączenia.

Fot. STIHL

Krok 4.
Złóż elementy Połącz ze sobą ruchome elementy i wykonaj połączenia śrubowe – najdłuższy kawałek drewna służy jako podstawa, na której należy przykręcić najpierw średni, a następnie mały kawałek drewna. Można tutaj wykorzystać śruby z łebkiem półokrągłym. Pod każdą z nich dodaj podkładkę, a na wierzchu zamocuj nakrętkę samozabezpieczającą. Dokręć każde połączenie śrubowe za pomocą grzechotki mocno, ale by można było poruszać drewnianymi elementami i złożyć koziołek drewniany.

Fot. STIHL

Krok 5.
Włóż i przykręć pierwszą deskę Połóż deskę o długości 70 cm na już połączonych drewnianych listwach i przykręć ją do każdej listwy dwiema śrubami 4,5 × 70 mm. Upewnij się, że deska jest wyrównana ze środkową nogą

Fot. STIHL

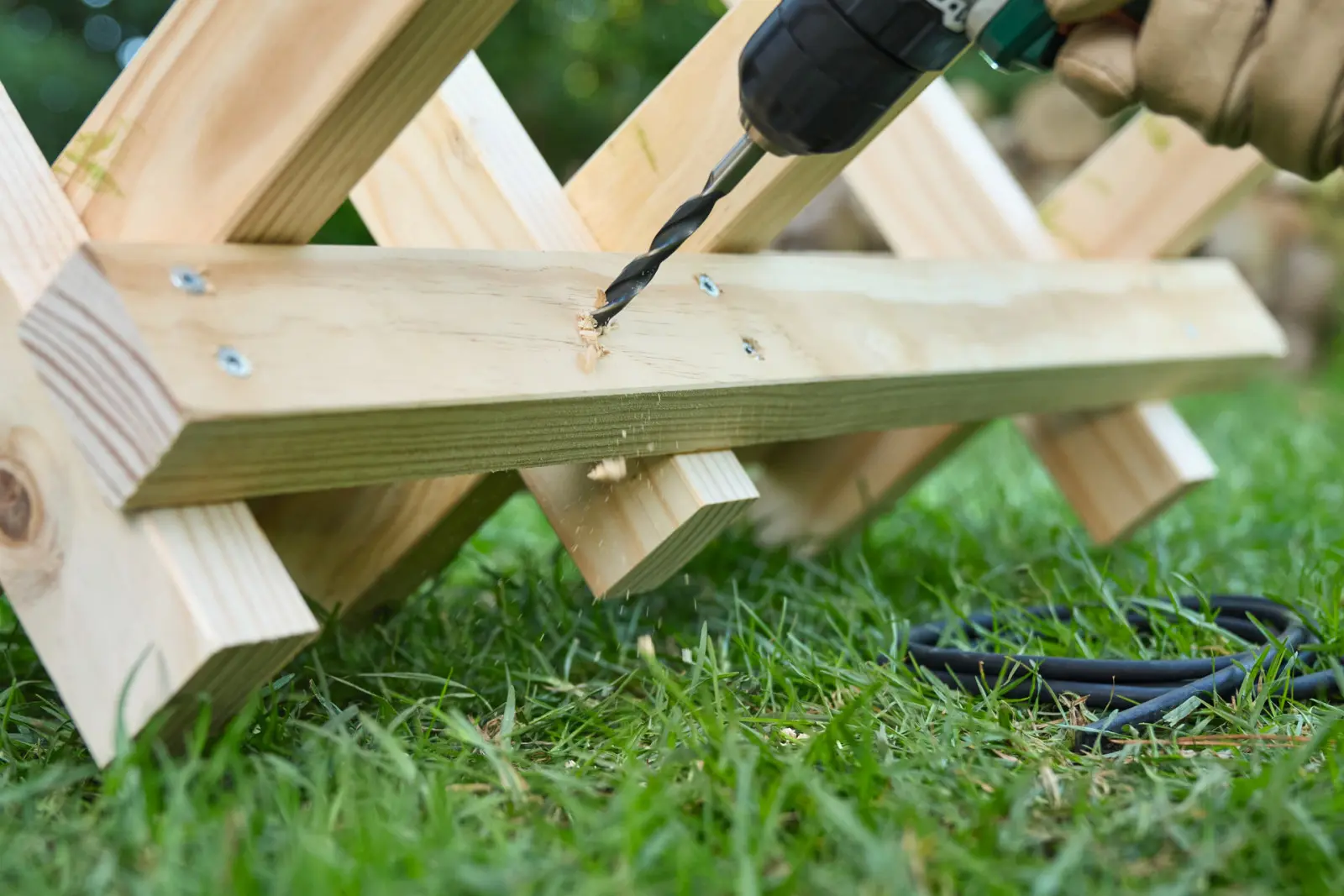

Krok 6.
Zamocuj listwy zaciskowe i drugą deskę Rozłóż zawias rozwórki tak, aby elementy nóżek znajdowały się pod kątem 45°. Po ustawieniu koziołka do piłowania drewna przykręć listwy zaciskowe, każdą dwiema śrubami 4,5 × 70 mm – jedna powinna się znaleźć w dolnej części koziołka drewnianego, a druga – w górnej. Listwy zaciskowe ograniczają swobodę ruchu trzech drewnianych rozpórek. Na koniec zamocuj drugą, dolną deskę o długości 75 cm.

Fot. STIHL

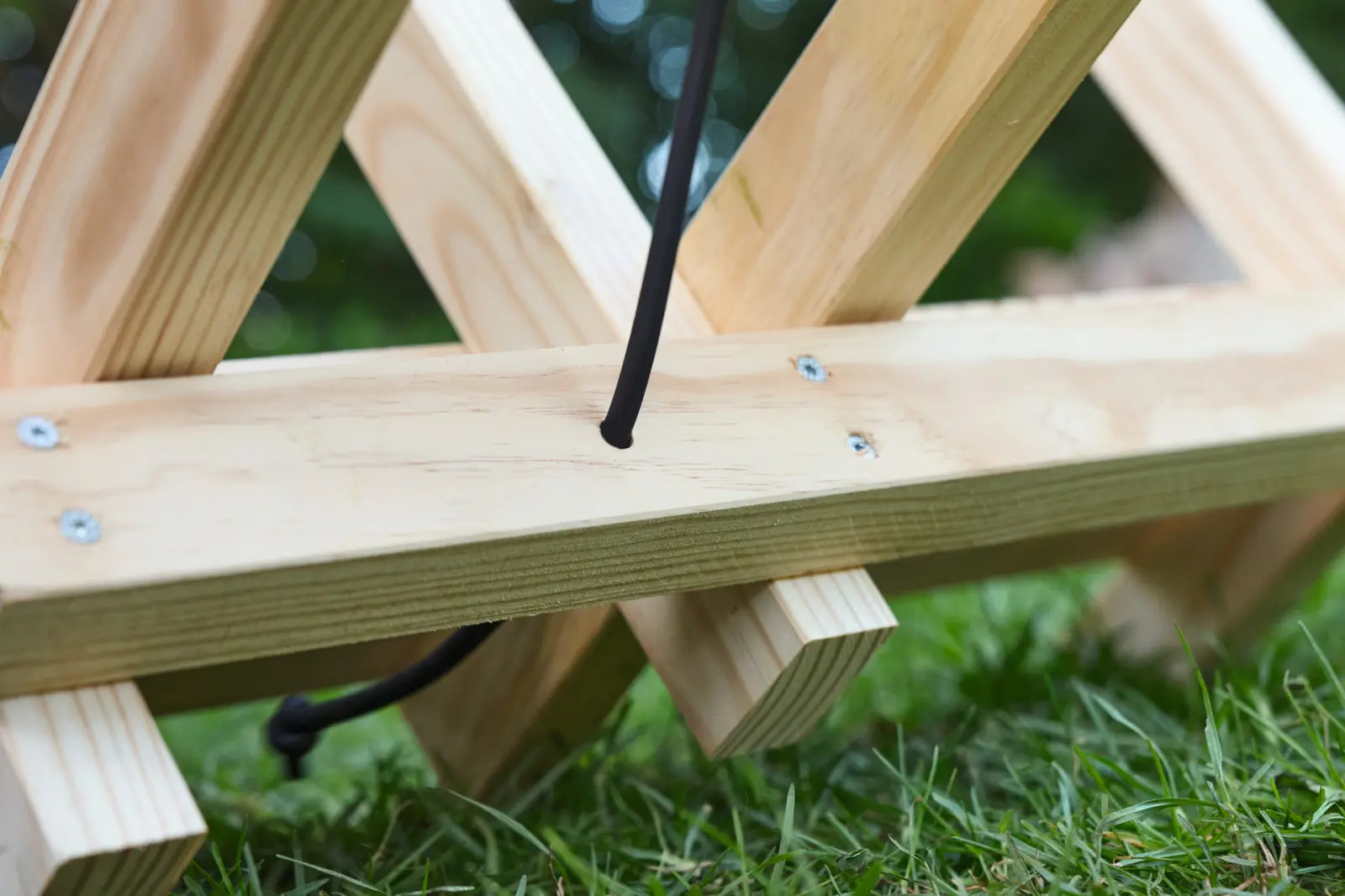

Krok 7.
Załóż okrągły sznurek z pełnej gumy Wywierć otwór na okrągły sznurek z pełnej gumy w dolnej listwie zaciskowej i przewlecz sznurek. Służy on do bezpiecznego trzymania drewna na miejscu.

Fot. STIHL

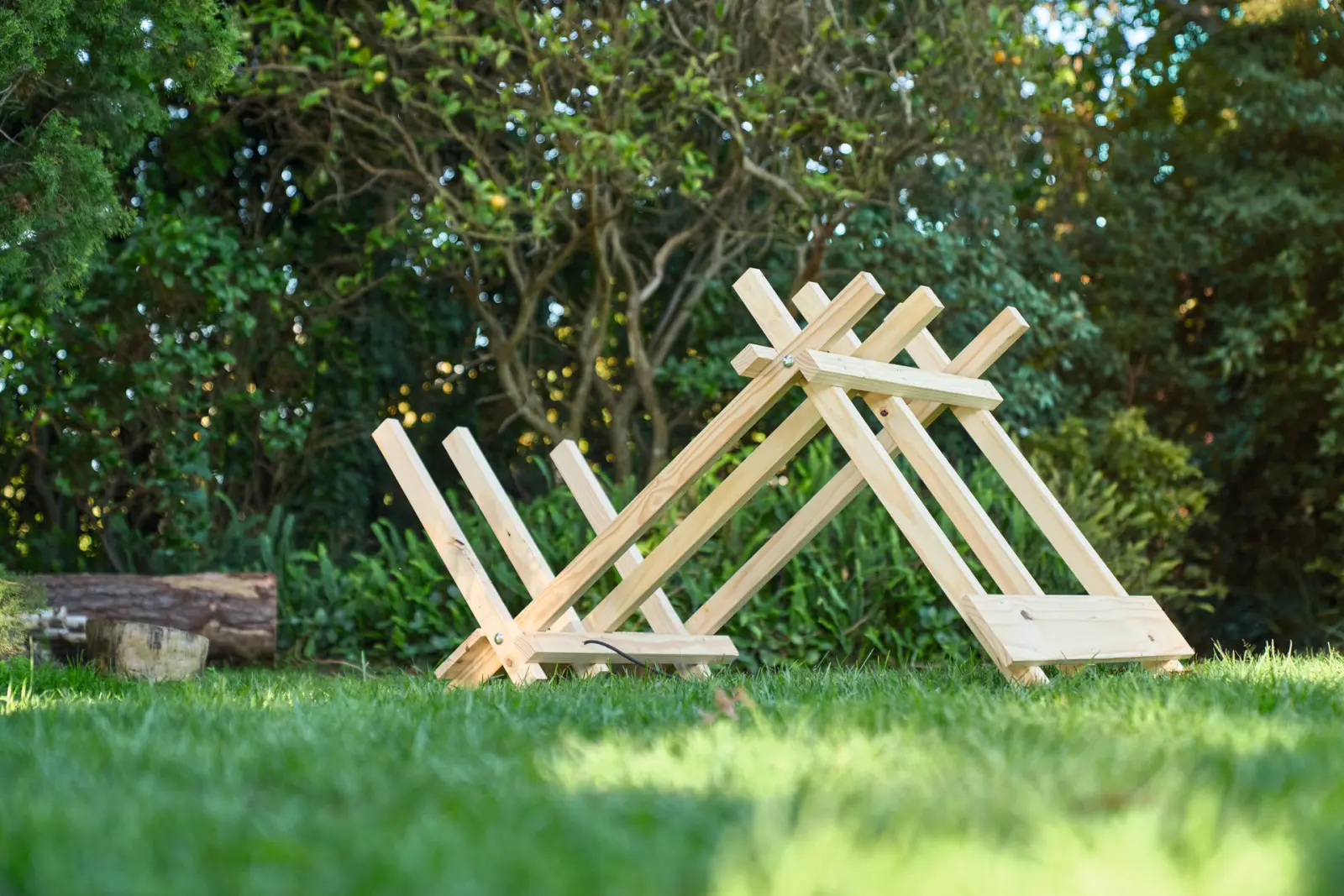

Gotowe!

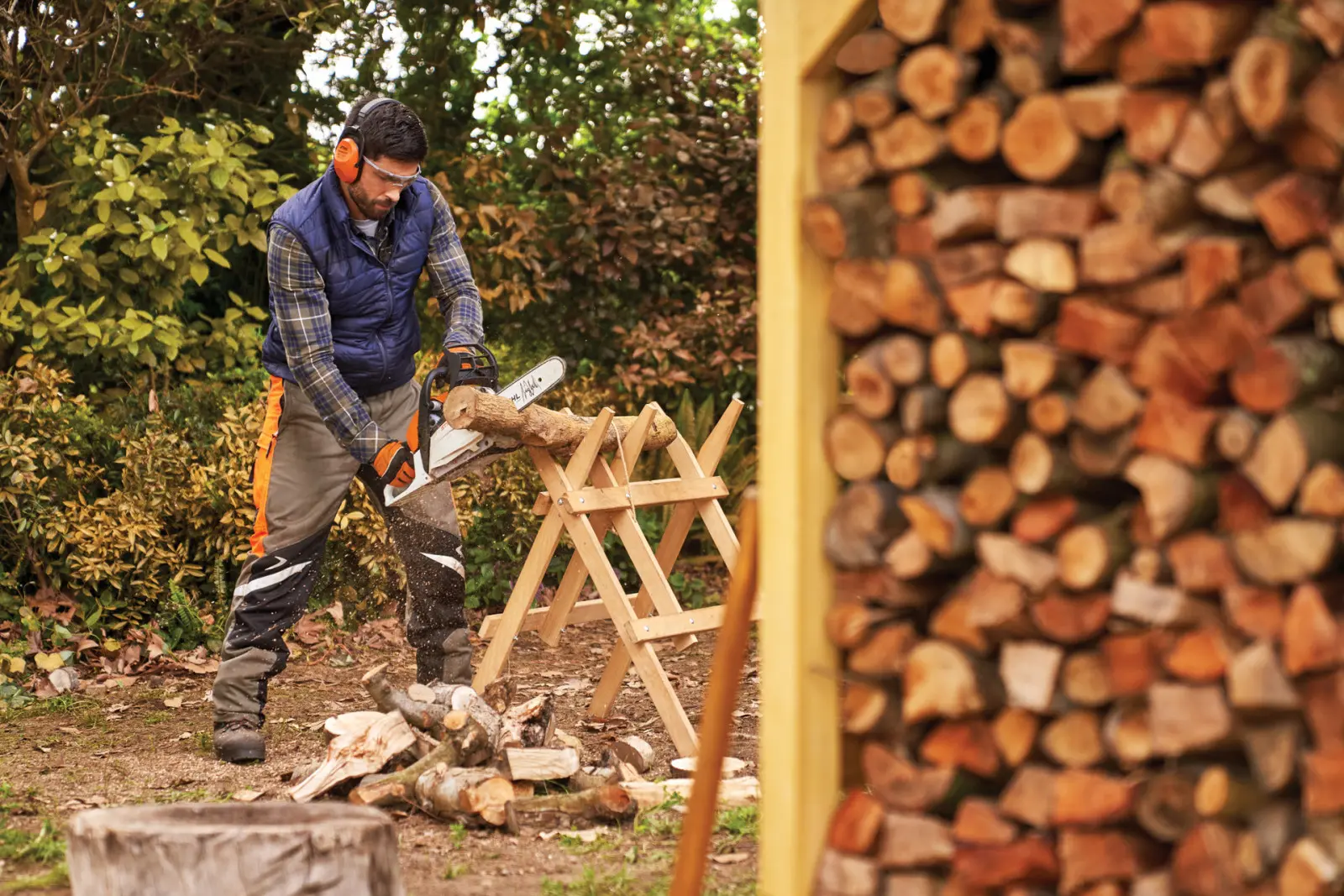

Teraz możesz rozłożyć samodzielnie zbudowany drewniany koziołek, umieścić na nim drewno i zabrać się do jego obróbki. Koziołek do cięcia jest doskonałym rozwiązaniem ułatwiającym cięcie drewna opałowego lub samodzielne budowanie mebli drewnianych

Samodzielnie wykonany koziołek to prosty sposób, by praca z pilarką była wygodniejsza, stabilniejsza i zwyczajnie bezpieczniejsza. Kiedy już go rozłożysz, możesz swobodnie obrabiać drewno – czy to przygotowując opał, czy tworząc własne konstrukcje. Taki stojak szybko staje się niezastąpionym pomocnikiem w każdym domowym warsztacie.
